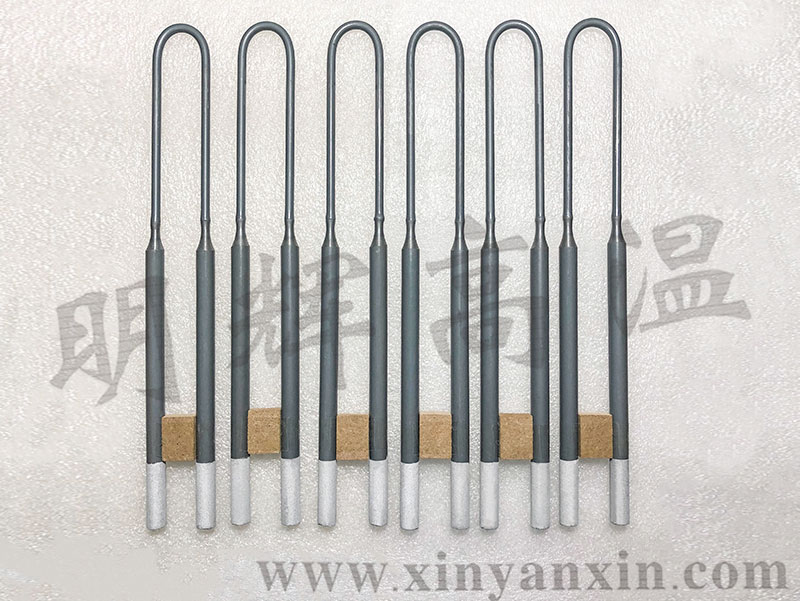

u型硅鉬棒在連續(xù)使用和間歇使用中的注意
作者：明輝高溫元件 發(fā)布時(shí)間：2013-09-18 12:51 瀏覽次數(shù) :
U型硅鉬棒升降爐主要用于實(shí)驗(yàn)室實(shí)驗(yàn)、院校、研究單位作玻璃熔化、電子分析用，在微晶玻璃行業(yè)用途尤為廣泛。
升降爐屬于周期作業(yè)方式，以U型硅鉬棒為加熱元件，U型硅鉬棒爐額定溫度為1600℃到1650℃。組成部分由爐體、溫度控制柜、變壓器組成。
直角硅鉬棒
本系列U型硅鉬棒爐的特征是操作方便一點(diǎn)、升溫速度快、爐子的溫度均勻，快速冷卻冷試驗(yàn)性好，可以在1500℃的溫度下加料，出料。爐體分上下兩層。
U型硅鉬棒表層的石英玻璃膜在加熱和冷卻的熱應(yīng)力過程中，由于熱脹冷縮而引起的U型硅鉬棒元件表面開裂、崩落、減薄，在裂紋及崩落的新表面上重新形成保護(hù)膜，該處即出現(xiàn)低于元件表面的凹坑，經(jīng)一定次數(shù)的交替，U型硅鉬棒表面形成直徑1；2mm，深度0.2；0.5mm 的連續(xù)麻面，在截面較細(xì)處超溫?zé)龜?。這主要是間隙爐的失效形式。
U型硅鉬棒在使用當(dāng)中避開低溫氧化的過程。
U型硅鉬棒通常不會(huì)由于其他熱端的自重而伸長，但在發(fā)熱體高溫下，多少會(huì)有些伸長，所以發(fā)熱端長度一般不大于1100mm.，垂直設(shè)置的U型硅鉬棒是從爐頂插入爐內(nèi)的，為了保護(hù)發(fā)熱體免受機(jī)械操作，如有可能的話應(yīng)將發(fā)熱端懸置在壁籠中。發(fā)熱體不可接觸于爐壁，一旦接觸，接觸點(diǎn)局部過熱，有和耐火磚起化學(xué)反應(yīng)的危險(xiǎn)。
歡迎來電咨詢18538079598
www.whytzy.com
登封市明輝高溫元件有限公司
豫公網(wǎng)安備 41018502000183號(hào)?
